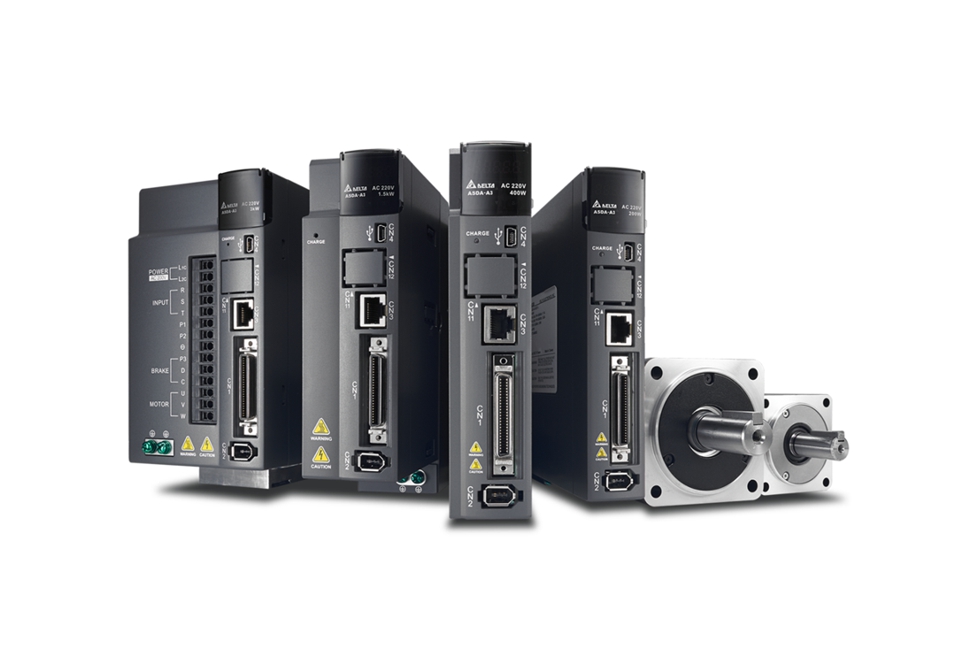

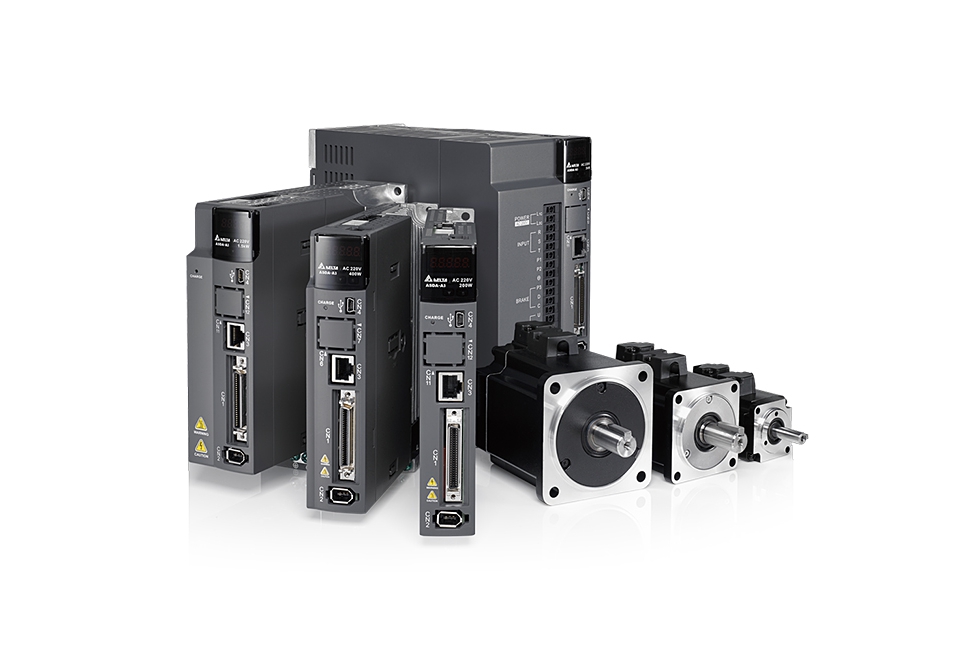

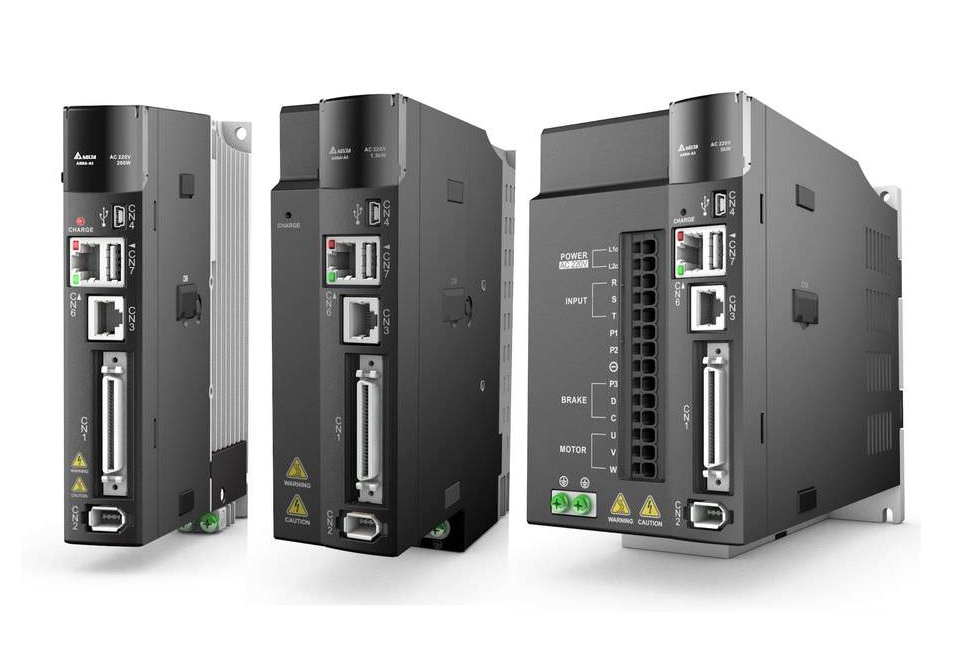

ASDA-A3

Výkonný servoměnič s interním pozičním režimem a bezpečným odpojením

0,1 - 1,5kW
inkrementální, absolutní
EtherCAT / CANopen / DMCNET, Modbus RS-485, RS-232
Technické parametry
  • Režimy řízení:
    • Interní poziční režim - PR režim - 99 procedur
    • CANopen režim (CANopen Ds402 nebo DMCNET)
    • Externí poziční režim - frekvence až do 4Mpps
    • Rychlostní režim - hodnoty v interních parametrech nebo přes analogový vstup (dle modelu)
    • Momentový režim - hodnoty v interních parametrech nebo přes analogový vstup (dle modelu)
    • Duální režimy
  • Možnost připojení motoru s absolutním enkodérem
  • Plně uzavřená smyčka
  • Synchronizace dvou os - gantry
  • Vylepšené motion funkce (PR) s aritmetikou pro vytvoření sekvencí bez nutnosti PLC
  • E-CAM - elektronická vačka
  • Homing - podporovaných 35 homing režimů
  • Autotuning
  • Elektronická převodovka
  • Připojení pomocí USB
  • ASDASoft pro pohodlný tuning, nastavení a monitorování systému
  • Komunikační port RS-485 s protokolem Modbus ASCII / RTU (kromě verze M)
  • 2 komunikační porty s Rj45 pro jednoduché větvení (kromě verze L, CANopen - verze M, DMCNET - verze F)
  • Pulzní vstupy pro polohování z externího PLC – otevřený kolektor 24VDC / operační zesilovač 5VDC (kromě verze F)
  • Vstup pro externí enkodér 5VDC A, B, Z
  • 1 enkodérový výstup 5VDC A, B, Z
  • 10/7 (dle modelu) digitálních vstupů NPN/PNP podle zapojení
  • 2 napěťové analogové vstupy -10~+10VDC - 1 pro rychlost a 1 pro moment
  • 6/4 (dle modelu) digitálních výstupů NPN
  • 2 analogové výstupy -8 až +8V nebo -10 až +10V, 12bitů, nastavitelné
  • Vstup bezpečného odpojení kategorie SIL2 podle IEC61508 (kromě verze F)
  • Zabudovaná brzdná jednotka a integrovaný brzdný rezistor u 400W-1,5kW (verze M)
  • O 20% menší rozměry měniče proti sérii ASDA-A2

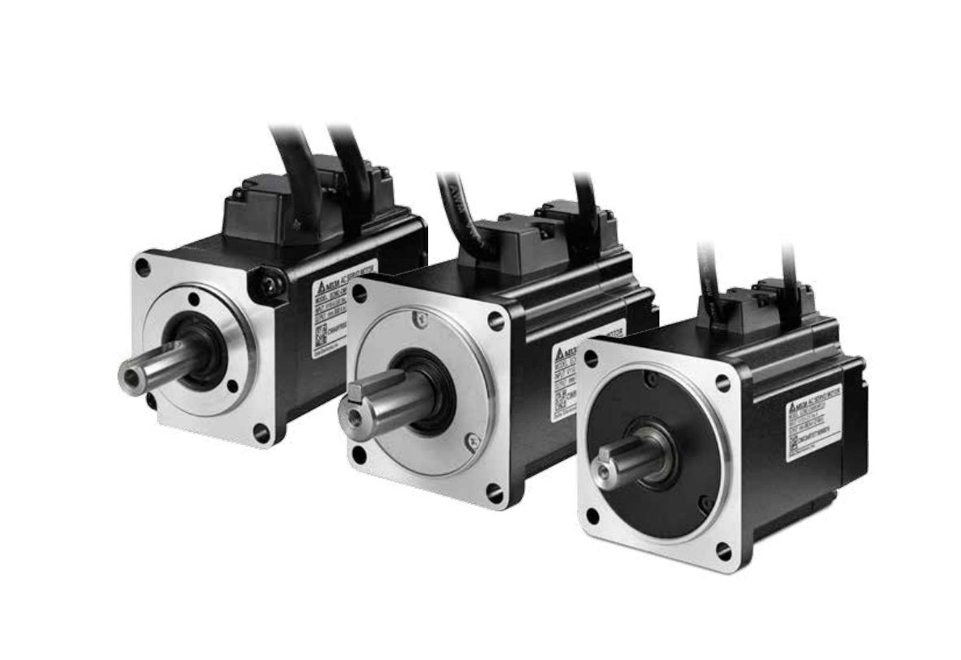

  • Podpora motorů ECMA a EMC-A3 s vyšším rozlišením a o 20% kratším tělem
