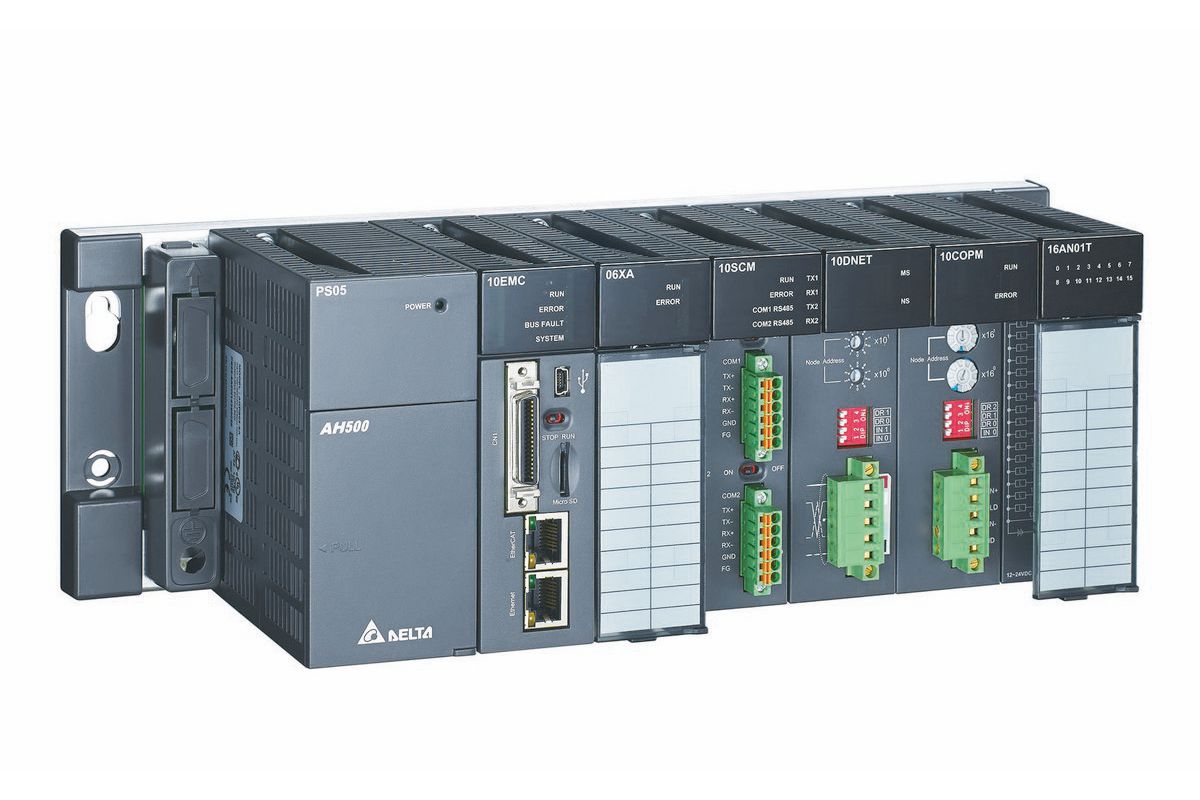

AH500
Výkonné PLC pro náročné aplikace a procesy
32k - 1M
4352
RS-232, RS-485, Modbus TCP, EtherNet/IP32k - 1M4352RS-232, RS-485, Modbus TCP, EtherNet/IP
Technické parametry
- PLC pro nejnáročnější aplikace - z názvu AH – Automation System for High-level applications
- Modulární konstrukce se základovou deskou
- Programování v 5 jazycích kompatibilní s IEC61131 – IL, LD, FBD, SFC a ST
- Možnost rozšíření základní desky až o 7 dalších, max. 100m mezi dvěma rozšiřujícími deskami nebo 2km při použití optického kabelu
- Funkce Hot-swap udržuje systém v chodu i během výměny I/O modulů
- Speciální redundantní procesor pro kritické aplikace (model AH560-EN2)
- Dvoujádrový procesor
- Rychlost procesoru 1 000 kroků za 300 ns
- Max. počet vstupů a výstupů:
- Digitální IO: max. 4 352
- Analogové IO: max. 544
- Vzdálené IO: max. 125 440 digitálních / 3 920 analogových vstupů a výstupů
- Programová paměť maximálně 384 tisíc kroků
- Datová paměť maximálně 64 tisíc word registrů
- Procesory s vestavěnými plně izolovanými porty RS-232/422/485, mini USB, SD kartou 1.0 nebo SDHC pro zálohování
- Verze procesorů s Ethernetem s podporou Modbus TCP a Ethernet/IP
- Široká škála AIO modulů, DIO modulů, teplotních modulů, síťových modulů a motion modulů (včetně 3-osé lineární interpolace, 2-osé kruhové interpolace a 3-osé spirálové interpolace, je schopno řídit až 12 os)
Příklady použití
- Čistírny odpadních vod;
- zasněžování;
- elektrárny;
- výrobní závody;
- výrobní linky;
- aj.
Fotogalerie
Ke stažení
AH, DVP-S použití instrukce RS (s UPS Delta) 2019_01_15.pdf (0.4 MB)
stahuji...
staženo
AS, AH nastavení cyklické výměny dat s Modbus zařízením 2022_07_01.pdf (2 MB)
stahuji...
staženo
AS, AH nastavení cyklické výměny dat s Modbus zařízením 2022_07_01.zip (0 MB)
stahuji...
staženo
DELTA_IA-PLC_AH Motion Controller_HM_EN_20180831.pdf (2.8 MB)
stahuji...
staženo
DELTA_IA-PLC_AH500-selection-tool-V1-02_C_20160423.xlsm (1.4 MB)
stahuji...
staženo
DELTA_IA-PLC_AH500_HOM_EN_20220218.pdf (31.9 MB)
stahuji...
staženo
DELTA_IA-PLC_AH500_MCMdM_EN_20220307.pdf (9.8 MB)
stahuji...
staženo
DELTA_IA-PLC_AH500_MdM_EN_20220304.pdf (28.5 MB)
stahuji...
staženo
DELTA_IA-PLC_AH500_PM_EN_20220225.pdf (12.6 MB)
stahuji...
staženo
DELTA_IA-PLC_AH500_Q_EN_20160815.pdf (3.4 MB)
stahuji...
staženo
DELTA_IA-PLC_AH560_OM_EN_20220225.pdf (3 MB)
stahuji...
staženo
DELTA_IA-PLC_AH_C_EN_20200813_Web.pdf (8.6 MB)
stahuji...
staženo
DELTA_IA-PLC_AH_Motion Controller_MCPM_EN_20180831.pdf (5.1 MB)
stahuji...
staženo
DELTA_IA-PLC_DPID-DPIDE_AN_EN_20150831.pdf (1.3 MB)
stahuji...
staženo
Číslovanie digitálnych vstupov a výstupov v PLC 2020_10_14.pdf (0.3 MB)
stahuji...
staženo
