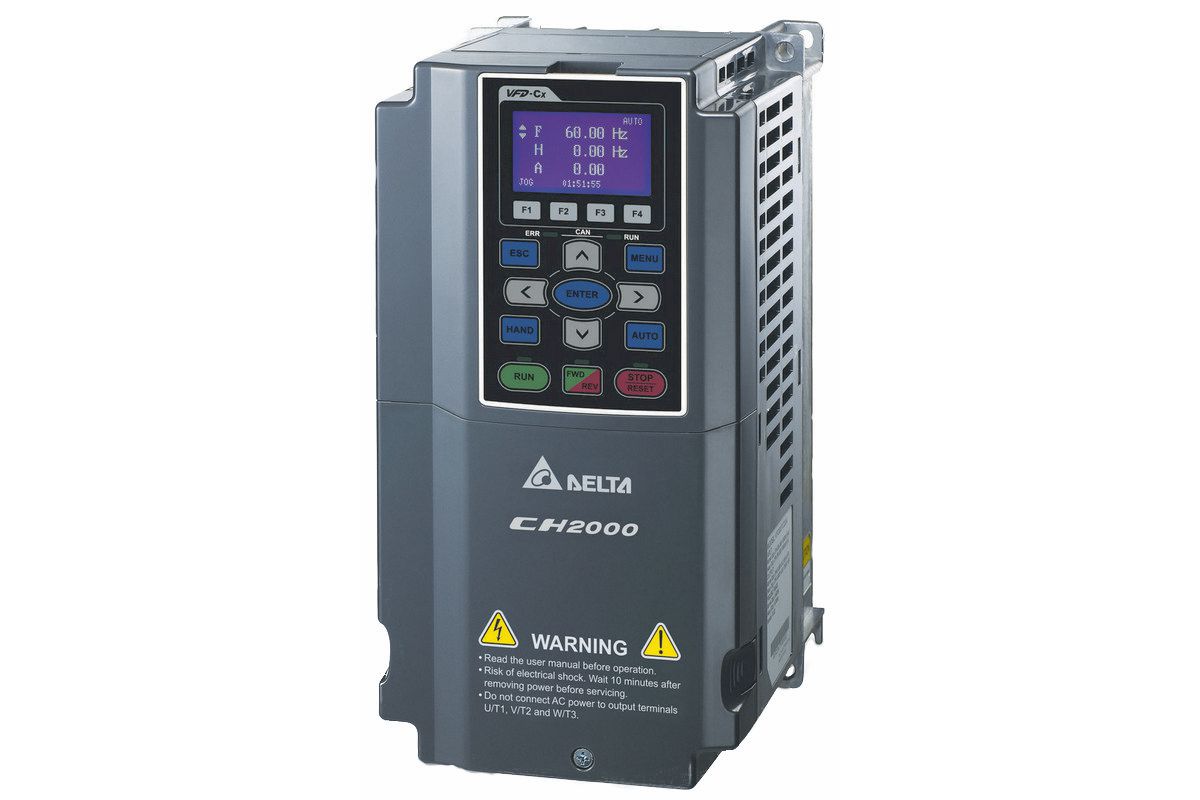

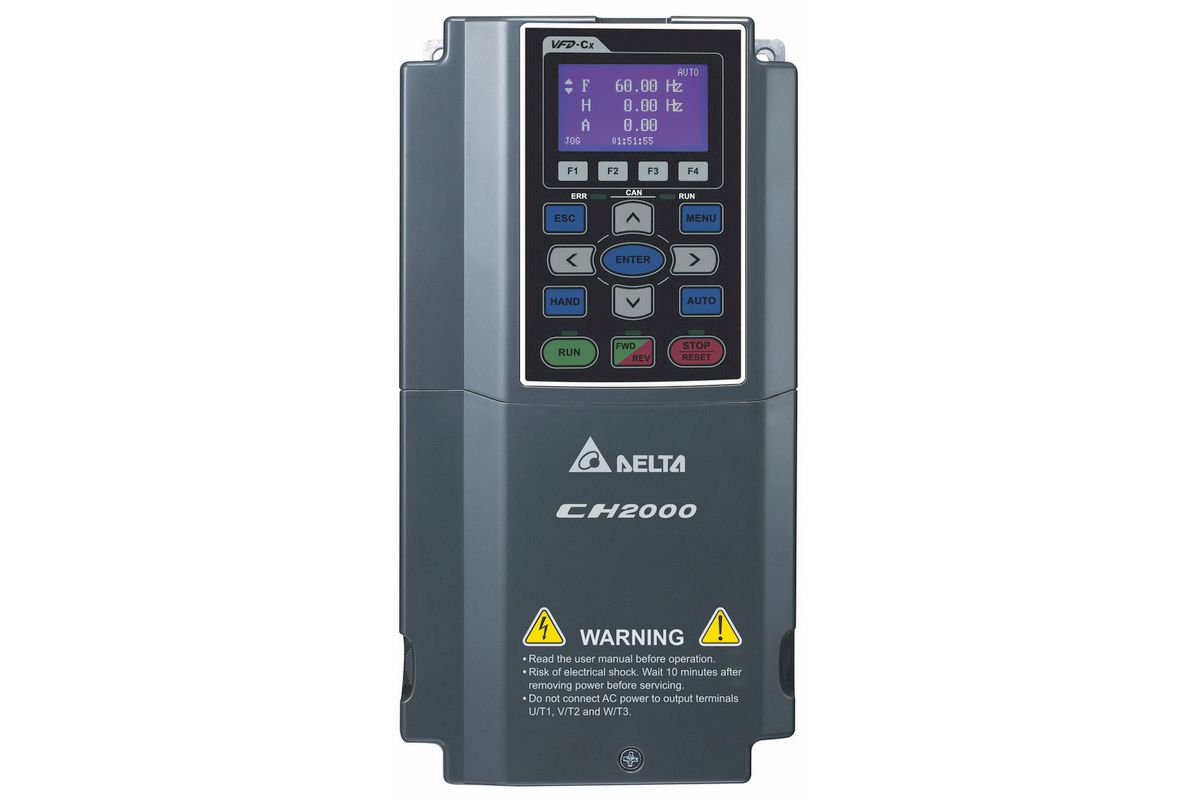

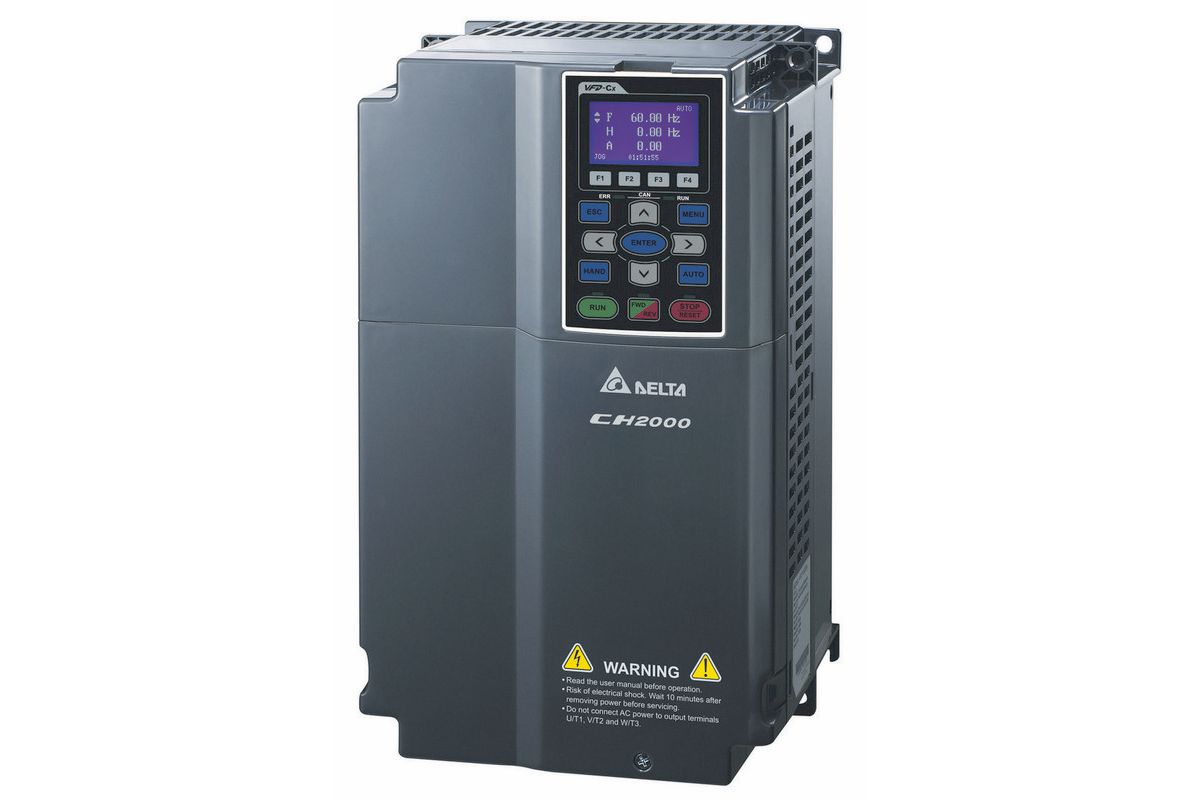

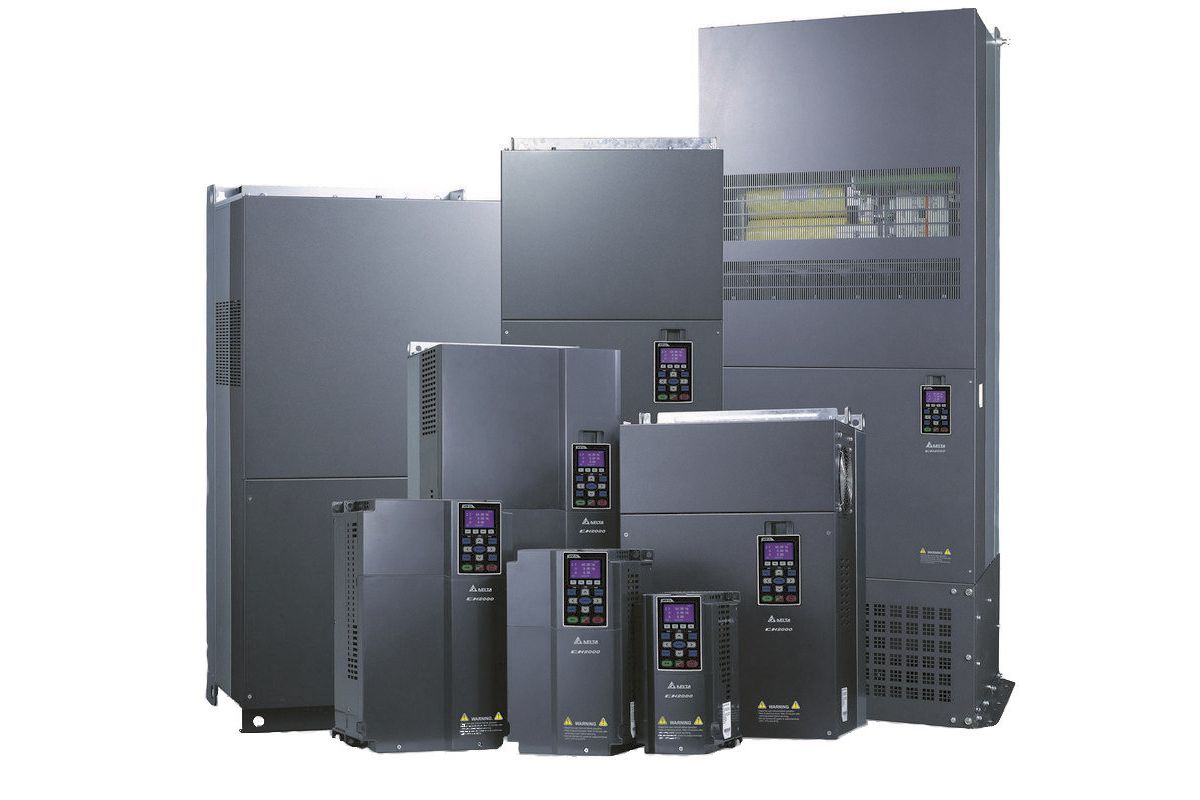

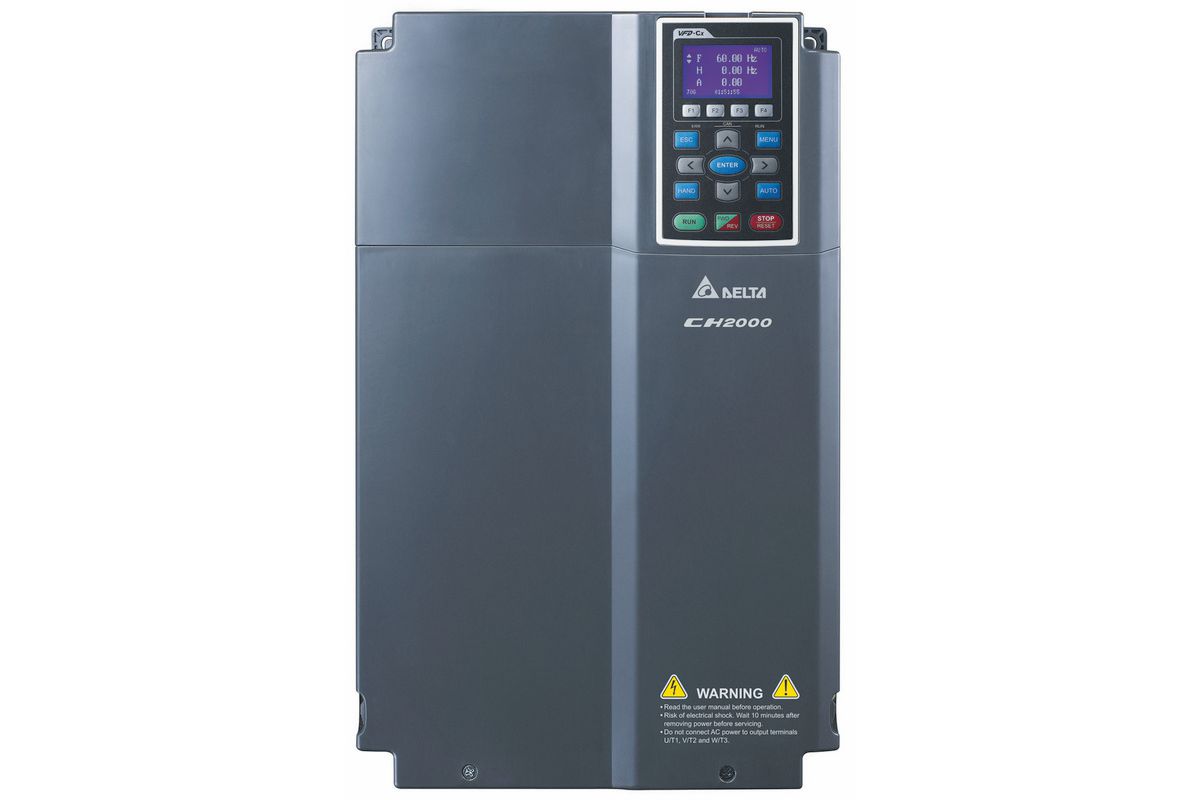

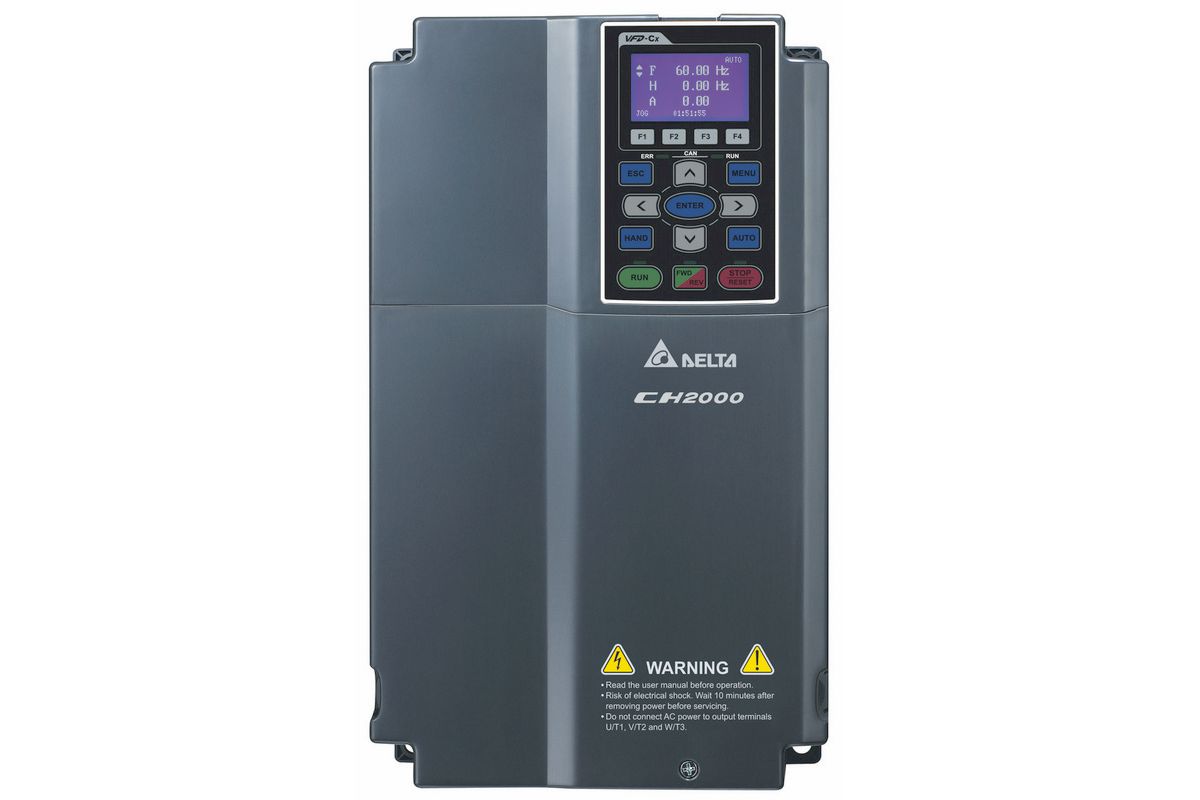

CH2000

Vysoce výkonný frekvenční měnič s vektorovým řízením pro náročné aplikace.

3 fáze
0,75 - 280 kW
IP20
Technické parametry
  • Vektorové řízení se zpětnou vazbou, bez zpětné vazby nebo skalární řízení V/f
  • Polohování a momentové řízení
  • Režim Super Heavy Duty
  • Výstupní frekvence do 600Hz
  • Nosná frekvence do 15kHz (do 75kW)
  • Řízení asynchronních motorů i motorů s permanentními magnety
  • Přetížitelnost 150% jmenovitého proudu po dobu 1 minuty a 200% jmenovitého proudu po 3 sekundy
  • PID regulace s funkcí spánku
  • Autotuning (rotační i statický)
  • Zabudované PLC s 10000 kroky
  • Verze se zabudovaným EMI filtrem (do 30kW)
  • Možnost připojení PTC od motoru
  • Vylepšené speciální parametry pro zdvihy
  • Odnímatelná klávesnice s grafickým monochromatickým displejem, připojitelná pomocí ethernetového kabelu, použitelná jako jednoduchý textový panel s krytím IP56, možnost kopírovat nastavení měniče i program PLC
  • Komunikace RS-485 s protokolem Modbus  ASCII / RTU
  • Možnost použití komunikačních karet CANopen, EtherNet/IP, Modbus TCP, PROFIBUS-DP, DeviceNet, EtherCAT, Profinet  - slot 1
  • Vyvedené svorky stejnosměrné sběrnice a integrovaná brzdná jednotka (do 30kW)
  • 10 digitálních přepínatelných vstupů NPN / PNP
  • 1 napěťový +10 / -10V a 2 volitelné napěťové / proudové analogové vstupy
  • 2 tranzistorové a 2 relé výstupy se spínacím i rozpínacím kontaktem
  • 1 napěťový +10/-10V a 1 napěťový / proudový analogový výstup
  • Vstup bezpečného odpojení kategorie SIL2 podle IEC61508
  • Možnost rozšíření I/O (slot 2) nebo připojení enkodéru (slot 3) s pomocí volitelných karet
  • Odnímatelná svorkovnice pro jednodušší výměnu měniče
  • Standardní provedení Ip20 / NEMA1
