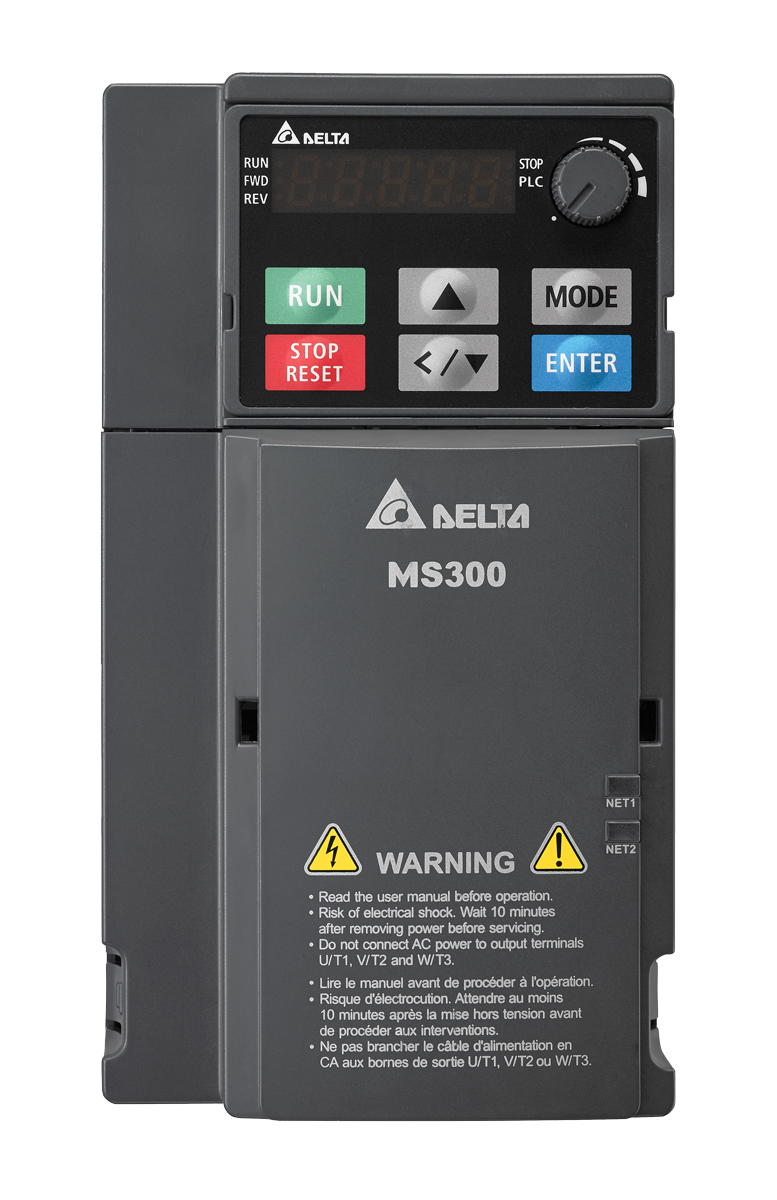

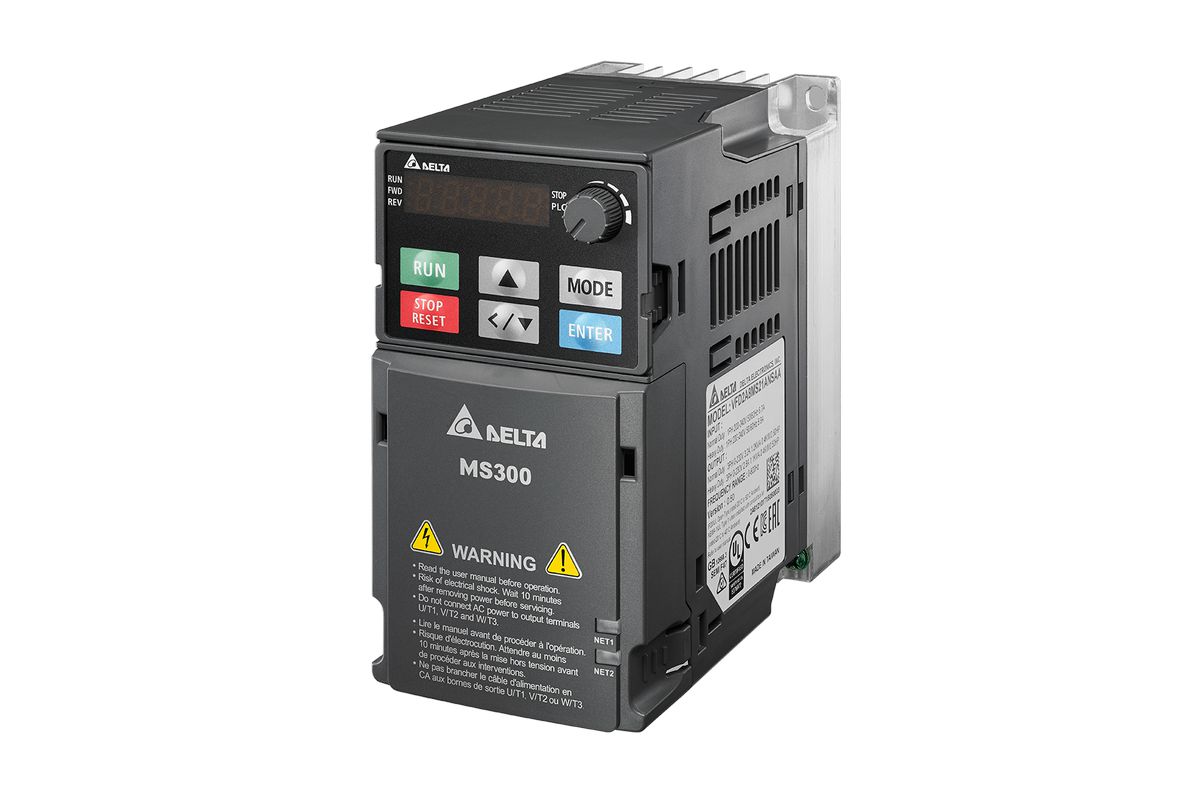

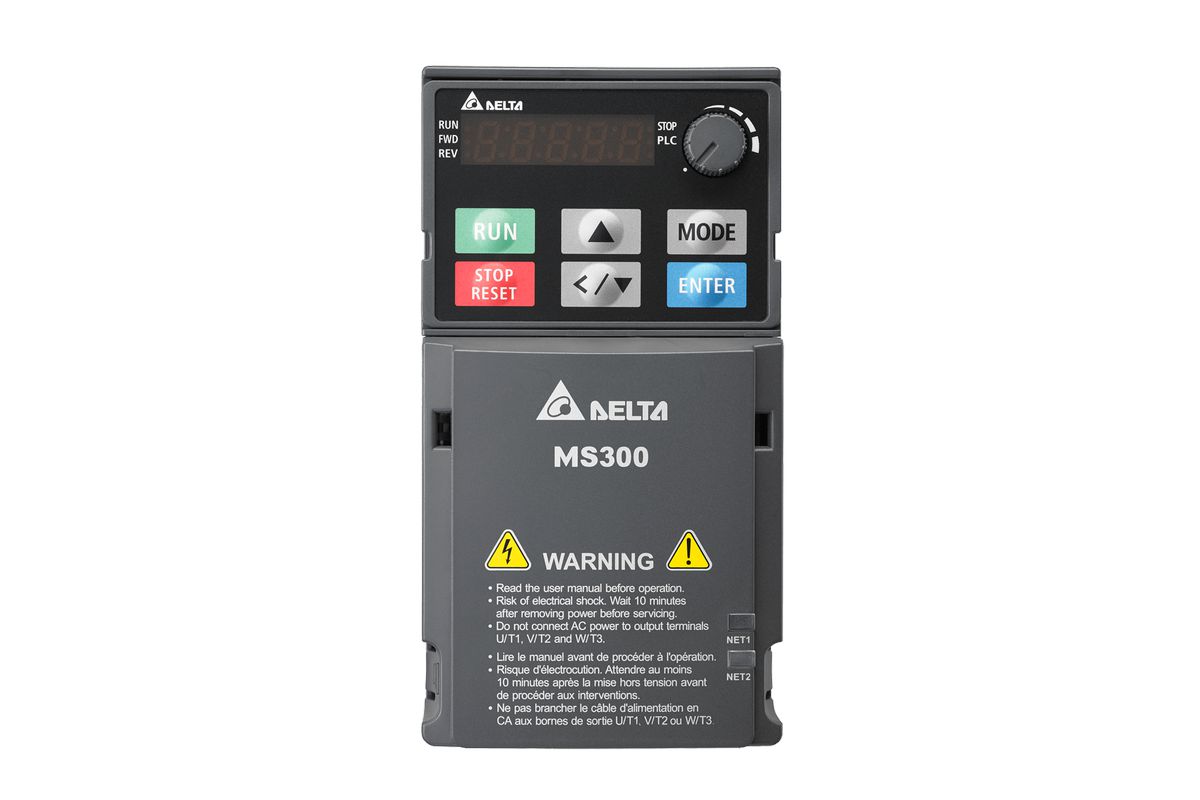

VFD5A5MS43AFSAA

Frekvenční měnič MS300; 2,2kW; 5,5A; 460V; 3fáze; IP20; STO SIL2; EMI

Skladem:
Ceníková cena:
Sleva:

bez DPH

s DPH

Popis

Výkonný malý frekvenční měnič s vektorovým řízením

Technické parametry

Vektorové řízení bez zpětné vazby nebo skalární řízení V/f
Jednoduché polohování
Volba režimu Normal / Heavy Duty
Výstupní frekvence do 600Hz nebo 1500Hz (vysokorychlostní model pro vřetena)
Nosná frekvence 2 – 15kHz
Řízení asynchronních motorů i motorů s permanentními magnety
Přetížitelnost 120% jmenovitého proudu po dobu 1 minuty a 150% po dobu 3 sekund v režimu Normal Duty, 150% jmenovitého proudu po dobu 1 minuty a 200% po dobu 3 sekund v režimu Heavy Duty
PID regulace s funkcí spánku
Autotuning (rotační i statický)
Aplikační makra
Zabudované PLC s 2000 kroky
Zabudovaný EMI filtr (verze AFSAA a AFSHA)
Možnost připojení PTC od motoru
Odnímatelná klávesnice s možností připojení pomocí 0,6m, 1m, 2m, 3m nebo 5m kabelu
Komunikace RS-485 s protokolem Modbus ASCII / RTU
Možnost použití komunikačních karet CANopen, EtherNet/IP, Modbus TCP, PROFIBUS-DP, DeviceNet
Vyvedené svorky stejnosměrné sběrnice a integrovaná brzdná jednotka
7 digitálních přepínatelných vstupů NPN / PNP, z toho 1 pulzní 33kHz
1 napěťový 0~10V / -10~+10V a 1 volitelný napěťový / proudový analogový vstup
2 tranzistorové NPN výstupy, 1 pulzní 33kHz a 1 relé výstup se spínacím i rozpínacím kontaktem
1 napěťový / proudový analogový výstup
Vstup bezpečného odpojení kategorie SIL2 podle IEC61508
Volitelná karta pro záložní napájení ze zdroje 24VDC
USB port typu B pro jednodušší připojení k PC

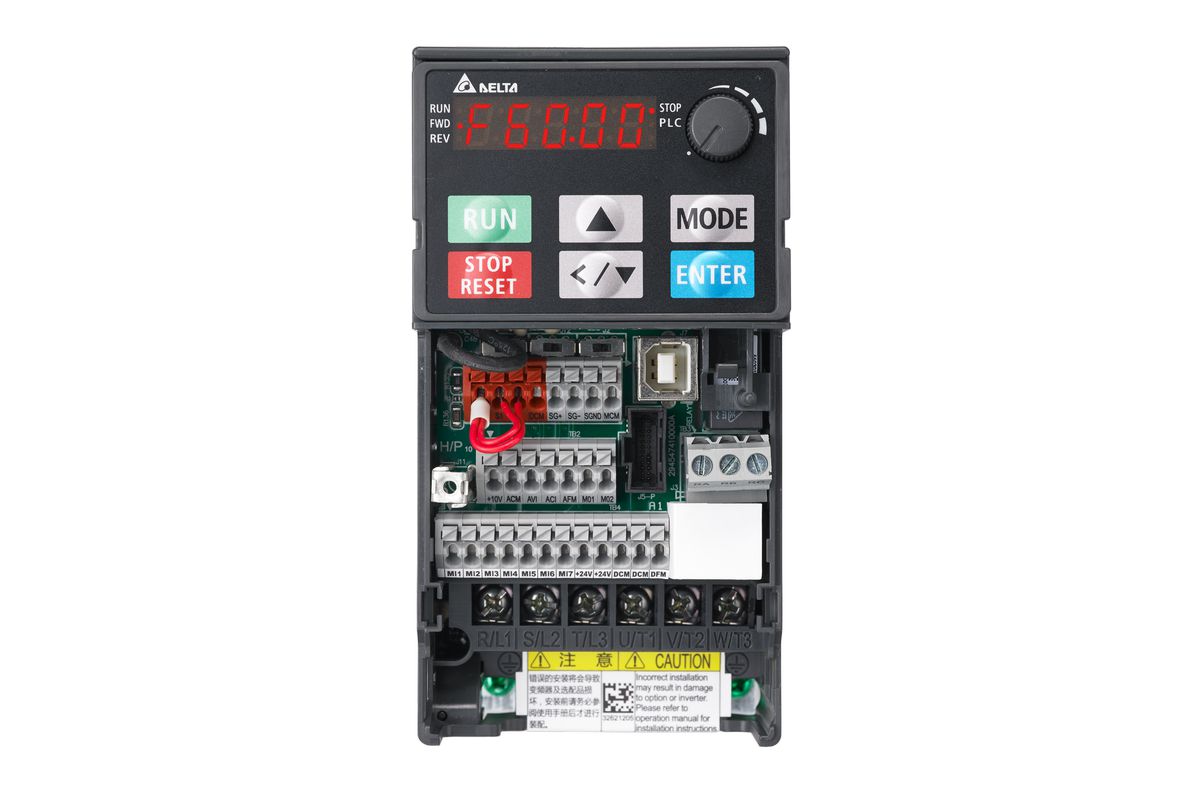

Pružinové svorky na řídících svorkách
Standardní provedení IP20 a možnost zvýšení na IP40 pomocí speciálních záslepek
Dostupná i verze s krytím IP66 a volitelným hlavním vypínačem

Příklady použití

Vřetena obráběcích strojů;
kompresory;
tiskařské stroje;
papírenské lisy a stroje;
balící stroje;
v tiskařské stroje;
textilní stroje;
eskalátory;
dopravníky.
